河北滄州污水處理廠明渠式紫外線消毒器

河北滄州污水處理廠明渠式紫外線消毒器中，主要應用明渠紫外線消毒，對小區污水進行處理，對中水回用和工業污水進行消毒。按其用途和結構特點，可分為水平流渠式和垂直流渠式，控制水位的方法可分為溢流堰出水方式、無動力拍閘水位的方法和電動渠道閘門的方法。

全套紫外線消毒系統主要包括紫外線消毒模塊，自動控制中心，分配中心，自動清洗系統，水位控制系統和輔助設備。

一、紫外線消毒組件

公司精心設計，采用低水阻的紫外線殺菌模塊，達到更小的水阻，較高的可靠性。每一個標準的紫外線消毒模塊由一個不銹鋼燈架、UV燈管、石英套管、清洗模塊、分配系統和數據采集系統組成，整個紫外線消毒系統由若干紫外線消毒模塊組成，便于操作和維護。

紫外線消毒組件的技術特性

與傳統模塊結構相比，低水阻模塊結構具有較小的水阻力，對水位的影響也較小。

二、防水等級符合IP68標準，并可用于有嚴格要求的場合。

多層密封防水處理，石英管安裝牢固，自動清洗時不會受摩擦而脫落。

四、電纜部分加裝密封圈，有效防止因電纜入水造成燈管短路而損壞。

五、高品質耐腐蝕不銹鋼材料打造，燈管和信號線纜密封在消毒單元內，不會受污水和紫外線的照射。

六、可根據客戶不同情況，如水處理、水質、殺菌要求等，提供每個模塊3至10個燈管的多種設計。

★紫外線消毒設備。

紫外線滅菌系統的核心之一是UV燈管，公司的UV燈管為進口飛利浦低壓高強度UV燈管，裝在模組內的石英套管，與水流方向平行或垂直，有效工作壽命為9000小時，單管燈管最大功率可達250-320W。引進進口低電壓、高溫固態汞合金工藝紫外線殺菌燈，保證壽命9000小時。

★石英套管

安裝在模塊支架上的石英管，其紫外線C透過率可達90%或以上，其一端為封閉端，另一端為開口端，經多次密封設計，防護等級IP68，有效防止水滲透到石英管中，影響紫外燈正常工作。高透光石英套管：選用高質量的石英管，保證了良好的紫外透光率和高強度的紫外線輸出。

★電子鎮流器組件。

電子鎮流器是整個系統的核心部分，電子鎮流器的穩定性是紫外線消毒系統的明顯優勢：。本機采用德國領先技術，采用紫外線瞬時高壓起動，高效率可變功率輸出，PLC微電子控制的鎮流器荷蘭技術。電子鎮流器安裝在鎮流器的機箱或模塊箱中。高品質抗腐蝕不銹鋼材料打造，燈管和信號電纜密封在消毒模塊內，不會受污水和紫外線的照射。每組可提供3至20個紫外線，可根據客戶處理水量、水質和殺菌要求等不同情況進行多種設計。

鎮流器機柜：機柜防護等級為IP55，機柜設有空調冷卻，防止灰塵及室外潮濕空氣進入，確保電子鎮流器穩定工作。

電子鎮流器模塊連接到跨越明渠的接線箱上，該接線箱的配電由每個紫外線消毒模塊的中央控制柜提供給電源。

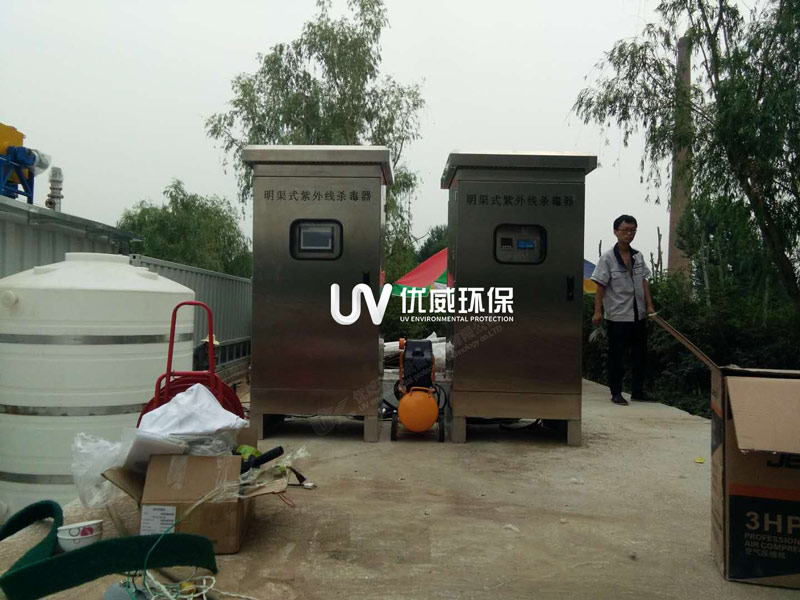

★自動化控制中心

通過人機界面對消毒設備、故障查詢、燈管運行時間、紫外燈工作狀態、參數設置等所有參數進行控制，有利于操作人員對紫外線消毒系統的運行進行監控，為消毒過程提供最有效的殺菌劑量。

一、可以遠程遙控。

2.自動控制中心可通過以下方式與中控室進行遠程控制，以便：

*主動或被動的信號來源。

*工業以太網絡

*PRSFBUSIP模塊

可根據用戶需要選擇適當的PLC品牌和接口，用于紫外線消毒設備。西門子產品的標準配置。

4.報警系統。

5.當發生故障時，該報警器可以通過聲音、圖像或其他方式向用戶指出故障的類型和故障位置，故障可以查詢多個記錄。

●紫外線強度監測系統。

每個模塊都有一個紫外線強度監測系統，該系統由紫外線探針、紫外線強度儀和其他附件組成，紫外線探針可在水下安裝，便于對石英管的結垢情況和紫外燈的強度變化進行監測。

★自動清洗裝置。

石英套管表面的結垢往往會對紫外線消毒效果產生很大影響，使紫外線殺菌效果大大降低。

優威紫外線消毒裝置具有自動清洗系統。本清潔技術可在不影響設備運行的前提下，在線自動清洗套管表面，達到高效清潔、低摩擦、無卡死的目的，為紫外線消毒系統提供穩定高效的殺菌效果。

本機采用壓縮空氣驅動自動清洗系統，與紫外線光強監測裝置聯動控制，實現自動清洗，方便手動/自動切換工作狀態。

★水位控制裝置。

一、水位傳感器

水位傳感器是燈管自我保護的一種有效而必要的手段。UV殺菌燈管期功率較大，污水期必須自然冷卻。長期暴露在空氣中點亮的燈管，會由于散熱不足而燒壞。所以必須保證明渠中的水位能完全浸沒燈管。但是，由于廢水中紫外光透過率低，當水位過高時，會導致表面水層消毒效果不理想。所以明渠里的水位不會太高。水位傳感器在線測量明渠內的水位值，保證明渠內的水位符合設計要求。在明渠水位超過設定的最小/最大水位時，可自動報警，通知控制系統，使燈管熄滅。

明渠水位控制：

方式一：水位控制溢流堰。

二、材料：304不銹鋼或土建工程完整。

三、泄洪方式：堰頂泄洪，以確保明渠中保持最低水位和水位變化最小值。保持燈管在這個變化范圍內完全浸沒。

4.優勢：：精度高(變流系統1.30米，水位波動范圍小于±3cm)，反應迅速，結構簡單，安裝方便，適用于流量變化大的場合，無需復雜的機械傳動裝置，無需外部動力和干預，全過程全自動化調節。

5.頭部損失：小于500毫米。

設置：水渠末端的排水口。

★輔助裝置。

裝備維修起重機

河北滄州污水處理廠明渠式紫外線消毒器采用優威環保明渠模塊化設計，可將吊車吊離水面進行安裝和維修，維修或維修時不需中斷整個系統的運行。與此同時，一個消毒模塊出現故障，并不影響其它消毒模塊的正常運行，只需將故障的消毒模塊吊起來修理或更換。
